Ø 20mm EXM1 Performmaker Z4 2xD ANNX
Artikel-Nr.:
EXM1_M01_0124_20
Produktsicherheit
Hersteller:
Hofmann & Vratny OHG
Steinkirchen 4 ½
85617
Aßling
Deutschland
Kontakt:
E-Mail: info@vhmhv.de
Tel.: +49 (8092) 85333-0
Artikelbeschreibung
| Artikel-Nr.: | EXM1_M01_0124_20 |
| Bezeichnung | Ø 20mm EXM1 Performmaker Z4 2xD ANNX |
| Bezeichnung 2 | Ø 20mm EXM1 Performmaker Z4 2xD ANNX |
| OrgaPeg KZ 6 | GL=104 - Schaft=Ø 20,HB - Tol.=E8 - a=40° |
| OrgaPeg KZ 5 | Z=4 - SL=41 - ap=54 - ER=0,3 / EF=0 |
| OrgaPeg KZ 4 | Typ EXPERT Rostfrei |
| Ident 1 | EXM1-M01-0124-20 |

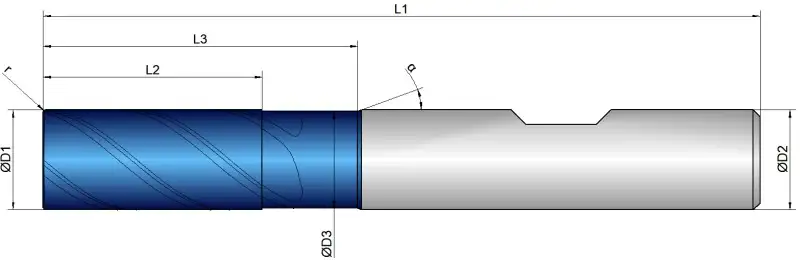

| Durchmesser d1 | 20 |
| Schaftdurchmesser d2 | 20 |
| Schneidenlänge l2 | 41 |
| Schneiden Anzahl Z | 4 |
| DIN-Schaft | HB |
| Gesämtlänge l1 | 104 |
| Freistichlänge l3 | 54 |
| Eckenfase EF | 54 |
| Eckenradius r | 0,3 |
| Toleranz | e8 |
| Beschichtung | AlphaNox Navy X |
| Freistich-Ø d3 | 19,5 |
| Spiralwinkel | 40 |
| Ungleichteilung | Ja |
| Warengruppe | HVXM1: HuV Expert M1 |
