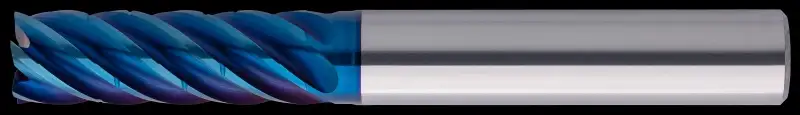

Ø 20mm EXM1 Chipmaker Z6 3xD ANNX
Artikel-Nr.:
EXM1_M03_0113_20
Produktsicherheit
Hersteller:
Hofmann & Vratny OHG
Steinkirchen 4 ½
85617
Aßling
Deutschland
Kontakt:
E-Mail: info@vhmhv.de
Tel.: +49 (8092) 85333-0
Artikelbeschreibung
| Artikel-Nr.: | EXM1_M03_0113_20 |
| Bezeichnung | Ø 20mm EXM1 Chipmaker Z6 3xD ANNX |
| Bezeichnung 2 | Ø 20mm EXM1 Chipmaker Z6 3xD ANNX |
| OrgaPeg KZ 6 | GL=125 - Schaft=Ø 20,HA - Tol.=E8 - α=40° |
| OrgaPeg KZ 5 | Z=6 - SL=63 - ap=70 - ER=0,3 / EF=0 |
| OrgaPeg KZ 4 | Typ EXPERT Rostfrei |
| Ident 1 | EXM1-M03-0113-20 |

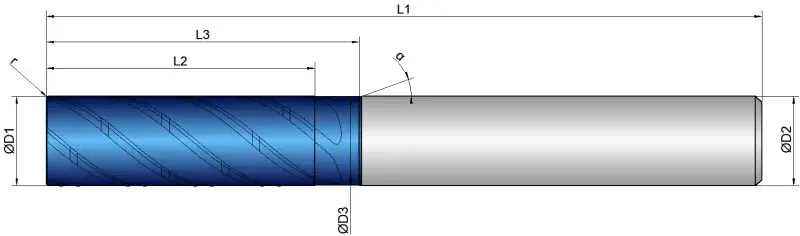

| Durchmesser d1 | 20 |
| Schaftdurchmesser d2 | 20 |
| Schneidenlänge l2 | 63 |
| Schneiden Anzahl Z | 6 |
| DIN-Schaft | HA |
| Gesämtlänge l1 | 125 |
| Freistichlänge l3 | 70 |
| Eckenfase EF | 70 |
| Eckenradius r | 0,3 |
| Toleranz | e8 |
| Beschichtung | AlphaNox Navy X |
| Freistich-Ø d3 | 19,8 |
| Spiralwinkel | 40 |
| Ungleichteilung | Ja |
| Warengruppe | HVXM1: HuV Expert M1 |
