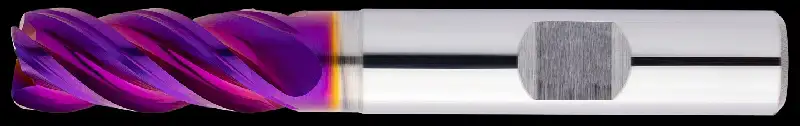

Ø 16mm Formmaker Z4 2xD AFVX
Artikel-Nr.:
K202424_16_0.3
Produktsicherheit
Hersteller:
Hofmann & Vratny OHG
Steinkirchen 4 ½
85617
Aßling
Deutschland
Kontakt:
E-Mail: info@vhmhv.de
Tel.: +49 (8092) 85333-0
Artikelbeschreibung
| Artikel-Nr.: | K202424_16_0.3 |
| Bezeichnung | Ø 16mm Formmaker Z4 2xD AFVX |
| Bezeichnung 2 | Ø 16mm Formmaker Z4 2xD AFVX |
| OrgaPeg KZ 6 | GL=92 - Schaft=Ø 16,HB - Tol.=E8 - a=right° |
| OrgaPeg KZ 5 | Z=4 - SL=32 - ap=44 - ER=0,3 / EF=0 |
| OrgaPeg KZ 4 | Typ TITAN Bearbeitung |
| Ident 1 | K202424-16/0,3 |
| Durchmesser d1 | 16 |
| Schaftdurchmesser d2 | 16 |
| Schneidenlänge l2 | 32 |
| Schneiden Anzahl Z | 4 |
| DIN-Schaft | HB |
| Gesämtlänge l1 | 92 |
| Freistichlänge l3 | 44 |
| Eckenfase EF | 44 |
| Eckenradius r | 0,3 |
| Toleranz | e8 |
| Beschichtung | AlphaFusion Violet X |
| Freistich-Ø d3 | 15,5 |
| Spiralwinkel | 40 |
| Ungleichteilung | yes |
| Warengruppe | HVKTI: HuV Titan |
| Verpackungseinheit | 0 |
